PST-130S

특징

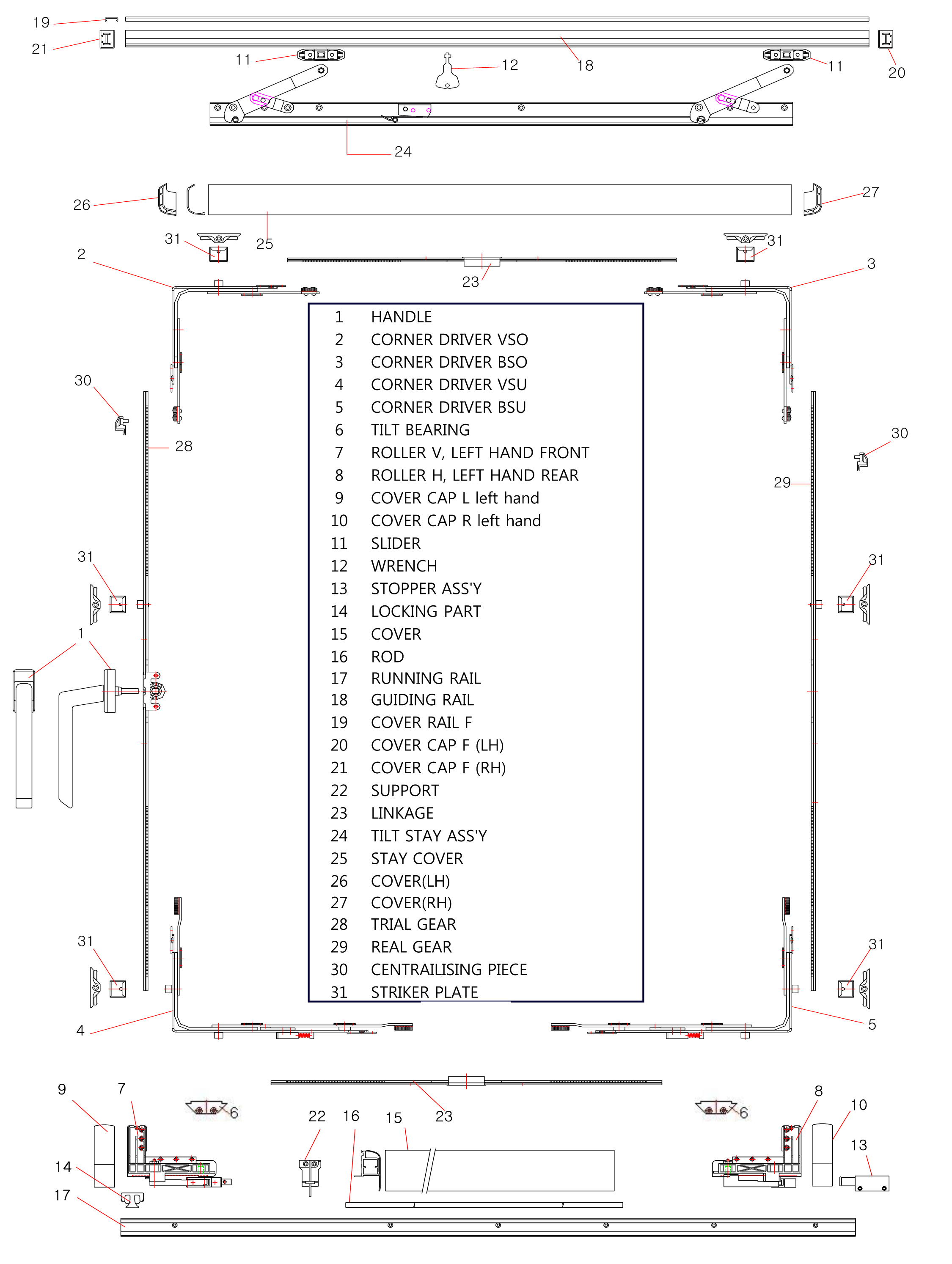

Parts List
  1. 1Cover rail의 빠른 장착
  2. 3전체 sash에서 frame 까지 122mm 직경
  1. 2간단한 Fitting 합리적 기능의 jig system
  2. 4Slave sash에 대한 striker plate의 사전 조합
  • - Handle 조작만으로 창문을 내측으로 10~15˚ 정도 기울어지는 Tilt 기능과 Sliding 기능이 이루어 지는 System 입니다.
  • - Roller (V,H)에 Stopper 일체형으로 간편한 탈부착이 가능합니다.

사이즈 범위 도표A

Model 단위 SEMI AUTO PST-130S
Sash rebate 폭 (width) mm 485 to 1600
Diagram A,G,K 의 sash rebate 높이 mm 485 to 2400
Diagram C 의 sash rebate 높이 mm 485 to 2400
바깥 Frame 폭 mm 프로파일 시스템에 따라 달라지지만 일반적으로 Sash rebate 폭(width)에서 정해지는
치수를 기준으로 diagram A 의 경우 3200mm 을 최대 size 로 봅니다.
Sash 무게(유리포함) kg max. 130
핸들위치 (고정형) mm 490 ~ 990
전체 위치 폭 mm 122
